設計業務

設計業務Design Services

建築設備（電気設備全般・機械設備全般）にかかわる、全般的な設計業務から、 部分的な検討業務にいたるまで、お客様のニーズに合わせた業務を行います。

尚、設計業務につきましては、頻繁な打合せを要するため、業務エリアは愛知県内またはその近郊のみとさせて頂いております。 但し、計算書等の作成で頻繁な打合せを要しないものにつきましては、その限りではございません。

サービス案内

サービスの特徴

  • 建築設備にかかわる、計画から施工支援まで幅広く対応致します。
  • 建築電気設備・建築機械設備を総合的に取りまとめ致します。
  • CADデータに限らず、Illustrator形式やPDF形式のデータも編集可能であれば対応致します。
  • 汎用CADを用いて作図を行うため、他CADとの親和性に優れます。

主な業務内容

基本計画 インフラ調査・引込計画
インフラの確認、関係機関との打合せ、折衝を行い、各設備の引込ルート等を検討を行います。
法的要件の確認
建築基準法、消防法等の要件を確認し、必要設備等の検討を行います。
概略計画
必要機器等の算定を行い、機器配置及び大まかな幹線ルート等の検討を行います。
基本設計 作図業務
基本計画に基づいてアウトライン化し、全体像が把握できる図面を作成いたします
各種提出書類等の作成
確認申請や各種諸手続きに必要な書類・計算書等の作成を作成いたします。
実施設計 作図業務
基本設計内容をさらに具体化し、各所修正、不足図面の追加、詳細図の作図等を行います。
施工支援 検討業務
実施設計図の検討を行い、問題点の抽出や、変更可能箇所の抽出を行います。
また、問題点に関する検証、解決策の提案等も行います。
設計変更業務
設計変更にかかわる資料の作成、作図作業を行います。

対応分野

電気設備 建築物に付帯する電気設備全般
  • 受変電・幹線・動力・電灯コンセント等の電力設備
  • 電話・ＬＡＮ・インターネット等の通信設備
  • テレビ共聴・ＩＴＶ等の映像設備
  • 拡声設備等の音声設備
  • 防災・防犯設備
  • 避雷設備
機械設備 建築物に付帯する機械設備全般
  • 給水・給湯・排水通気・衛生設備
  • 消火設備
  • 空調設備
  • 換気設備
ガス設備については、供給ガス事業者により対応が異なりますので、お問合せください。

取扱環境

CADソフト
対応状況		 AutoCAD(DWG・DXF)
ネイティブでの対応となります。
ご至急データがレイアウトされている場合は、追加レイアウト処理も可能です。通常はモデルでのお渡しとなります。
JW_CAD(JWW・JWC・DXF)
弊社にて変換後、作業させていただきます。
但し、作図量が少ない場合はネイティブでの対応となります。
DRA-CAD(DWG・DXF)
ネイティブデータのお取扱はできませんが、AutoCAD形式データをご至急いただければ対応可能です。
Vector Works
弊社にて変換後、作業させていただきます。
その他汎用・専用CAD
ネイティブデータのお取扱はできません。
対応はソフトにより異なりますので、お問合せください。
その他データ
対応状況		 PDF形式ファイル
ベクトルデータに限り、弊社にて変換後、作業させていただきます。
作図作業はCADにて行います。
Illustratorファイル(AI・PDF・EPS等)
ベクトルデータに限り、弊社にて変換後、作業させていただきます。
作図作業はCADにて行います。
但し、アウトライン化された物については編集できません。
ラスターデータ
データ変換が可能なものについては、ベクトル可を行い、作業をさせていただきます。
データ精度によるところが大きいため、詳細はお問合せください。
提出 CADデータ、印刷データのいずれにも対応いたします。
CADデータ
通常はDWG・DXF（AutoCAD形式）・PDFのいずれかとなります。
ご希望により、JWW・JWC・DXF(JWW・汎用)にてお渡できますが、一部再現が難しい部分があるため、PDFと併せてのお渡しとなります。
印刷データ
インクジェットプロッタによる普通紙又はトレーシングペーパーへの出力となります。
基本はA1サイズまでですが、それ以上のサイズについてはお問合せください。

作図例

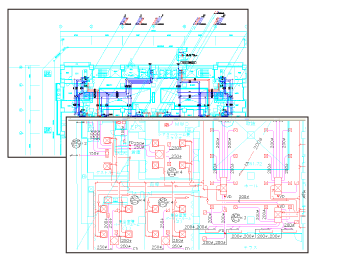

CADによる作図例
